提升閥結構及原理

    吹灰器提升閥是鍋爐蒸汽吹灰器的重要組成元件，通常位于蒸汽吹灰器的末端，提升閥出口端通過法蘭與吹灰器內管相互連接。蒸汽吹灰器運行過程中，通過控制閥門的啟閉向吹灰器頭部吹灰管提供吹掃介質。性能良好的吹灰器提升閥不僅可以保障蒸汽吹灰器的穩定運行，同時可以提高鍋爐系統的經濟性和安全性。

    提升閥結構及原理：

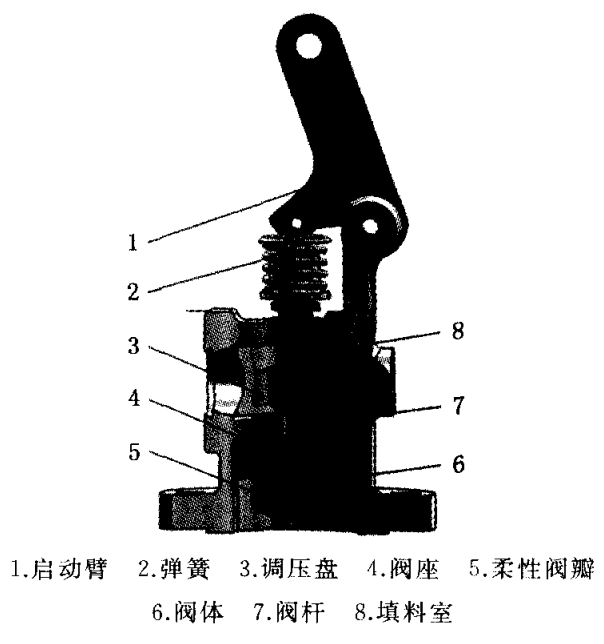

    蒸汽吹灰器提升閥結構如圖1所示。

                                          圖1 提升閥結構圖

    蒸汽吹灰器提升閥位于整套裝置的 末端，在吹灰器停機狀態下，彈簧預緊作用力克服閥瓣及閥桿重力，使閥瓣與閥座緊密貼合，閥門處于關閉狀態。

    蒸汽吹灰器工作時，吹灰器中與啟動臂相連接的執行機構前后移動并帶動啟動臂克服彈簧預緊力，使閥桿向下運動，開啟閥門。閥門工作過程中，可通過調節調壓盤高度及改變閥門開度，使出口流量達到所需的范圍。
